Mikroprocesor 8085 je razvila tvrtka Intel iz
SAD-a i predstavlja široko prihvaćeni tip 8-bitnog mikroprocesora. Izveden je u čipu
dimenzija 6 * 6 mm i smješten u kučištu s 40 vanjskih stezaljki. Napaja se istosmjernim
naponom od +5 V.
Unutarnju arhitekturu mikroprocesora Intel
8085 prikazuje slika 3.5-1. Mikroprocesor je sastavljen od aritmetičko-logičke jedinice
(ALU- Arithmetic-Logic Unit), upravljačke jedinice (CU- Control Unit), registra
instrukcija (IR- Instruction Register) i slijedećih registara kojima se može pristupiti
naredbama strojnog jezika: 16-bitnog programskog brojila (PC - program counter),
16-bitnog kazala složnika (SP - stack pointer), 8-bitnog registra stanja programa
(PSW - program status word), šest 8-bitnih registara opće namjene (B, C,
D, E, H i L) i 8-bitnog registra akumulatora (A -
accumulator). Prethodno navedeni registri predstavljaju i programski model mikroprocesora
8085.
Registri programskog brojila PC i
kazala složnika SP duljine 16 bita dozvoljavaju adresiranje u području od 0 do (216-1),
tj. ukupno 65536 lokacija. Stoga je moguće izravno adresirati 64K (216)
memorijskih lokacija. Registar stanja programa kao zastavice
stanja koristi samo 5 od 8 raspoloživih bita. To su zastavica prijenosa binarne znamenke
na težinski više mjesto (CY - carry), zastavica pomoćnog prijenosa (AC -
auxiliary carry), zastavica pariteta (P - parity), zastavica predznaka (S -
sign) i zastavica nule (Z - zero), prikazanih na slici 3.5-2.

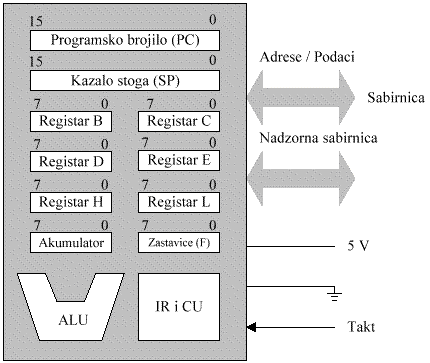

Slika 3.5-1 Unutarnja arhitektura
mikroprocesora Intel 8085

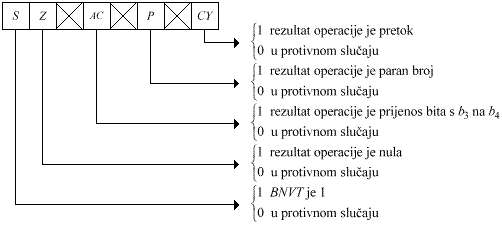

Slika 3.5-2 Format registra stanja
mikroprocesora 8085

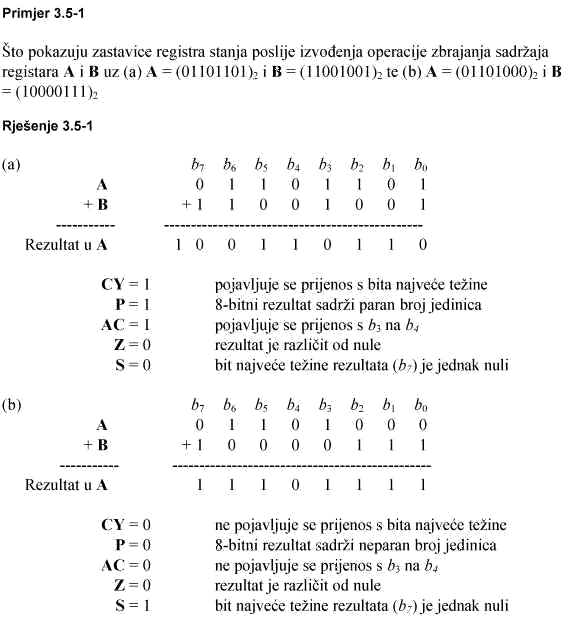

Zastavice se postavljaju u stanje logičke
nule ili jedinice zavisno o rezultatu izvođenja aritmetičkih i logičkih operacija i
pomažu kod donošenja odluka i izvođenja grananja pod nadzorom programa. Šest registara
opće namjene se koristi za pohranu podataka i adresa unutar mikroprocesora. Osim toga
pojedine naredbe prilikom izvođenje 16-bitnih operacija koriste registre opće namjene u
parovima. Registarski parovi HL, BC i DE služe i kao adresna kazala.
Akumulator je registar najšire primjene. Većina aritmetičkih i
logičkih operacija zahtjeva da se jedan od operanada prilikom izvođenja naredbe nalazi u
akumulatoru. Isto tako i rezultat operacije se privremeno pohranjuje u akumulator. Kod
izvođenja ulazno/izlaznih operacija između mikroprocesora i ulazno/izlaznih jedinica,
akumulator služi za privremenu pohranu podataka u postupku njihovog prijema s ulazne
jedinice odnosno predaje izlaznoj jedinici.
