Blok dijagram digitalnog računala prikazuje
slika 3.1-1. Izvedba pojedinih komponenti koje čine četiri osnovna sklopovska dijela
digitalnog računala se razlikuje, kao što se i pojedini dijelovi mogu preklapati i
dijeliti komponente. Međutim, četiri osnovne funkcije pridružene pojedinom dijelovima
jasno se prepoznaju.

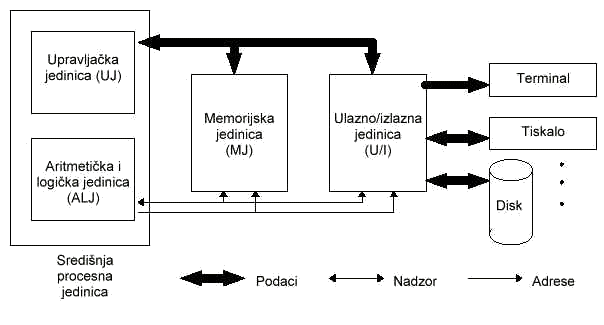

Slika 3.1-1 Blok dijagram digitalnog
računala
Memorijska jedinica (MJ) služi za
skladištenje podataka i programa koji se trenutno obrađuju, odnosno izvode. Aritmetička
i logička jedinica (ALJ) izvode aritmetičke i logičke operacije s podacima dohvaćene
iz memorijskih i/ili ulaznih jedinica i obrađene podatke vraćaju u memorijsku i/ili ih
predaju izlaznim jedinicama. Ulazno/izlazni (UI) sustav se sastoji od uređaja za razmjenu
podataka sa sustavima izvan digitalnog računala, te za trajniju pohranu većih količina
podataka. Primjere ulaznih jedinica čine tipkovnica, čitač optičkog diska i analogno
digitalni pretvarač, dok primjere izlaznih jedinica čine tiskalo, crtalo i digitalno
analogni pretvarač. Neke ulazno/izlazne jedinice služe i kao ulazne i kao izlazne
jedinice, npr., terminal sastavljen od tipkovnice i zaslona, jedinica magnetskog diska.
Upravljačka jedinica (UJ) usklađuje rad memorijske jedinice, aritmetičko logičke
jedinice i ulazno/izlaznih jedinica. Dohvaća programe smještene u memorijskoj jedinici,
dekodira naredbe programa i usmjerava aritmetičko logičku jedinicu na izvođenje
odgovarajućih koraka obrade. Uz to upravljačka jedinica nadgleda odvijanje
ulazno/izlaznih operacija.
