1.10.2 Koderi

Kodiranje je suprotna operaciju od dekodiranja i označava postupak dogovornog jednoznačnog pridruživanja skupa ulaznih binarnih znamenaka odgovarajućem binarnom nizu - kodu. Koder je kombinaciona mreža koja na izlazu daje n bitni binarni kod zavisno od m aktiviranih ulaza, .Blok dijagram kodera koji pretvara simbol prikazan pomoću osambitnog niza u trobitni izlazni kod prikazuje slika 1.10-2(a). osam ulaza od I₀ do I₇ su kodirani korištenjem trobitnog binarnog koda, n₂n₁n₀. Funkcionalni opis kodera 8-u-3, u obliku tablice istinitosti, prikazuje slika 1.10-2(b). U ovoj definiciji kodera u pojedinom trenutku samo jedan od ulaza smije biti u stanju jedinice. Logički dijagram kodera 8-u-3 prikazuje slika 1.10-2(c).

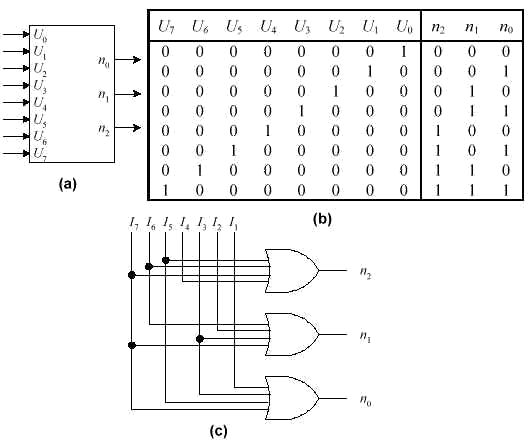

Slika 1.10-2 Koder 8-u-3: (a) funkcionalni blok dijagram, (b) tablica istinitosti (c) logički dijagram
