2.2 Registri
Registar predstavlja niz međusobno povezanih bistabila, pri čemu svaki bistabil pohranjuje jedan bit informacije. Za izvođenje aritmetičkih i logičkih operacija registar uz bistabile može biti sastavljen i od temeljnih logičkih vrata. Slika 2.2-1 prikazuje jednostavan registar, sastavljen od četiri bistabila, koji kod pojave okidnog signala s pozitivnim bridom prenosi podatake s ulaza D3, D2, D1 i D0 na izlaze Q3, Q2, Q1, i Q0. Registar služi za uzimanje binarnih podataka i njihovo zadržavanje (sample and hold). Registri se općenito izvode kao integrirani krugovi srednjeg stupnja integracije. Primjer takvog registra je krug 74LS174, koji sadrži šestbitni registar s ulazom za upravljački takt signal.

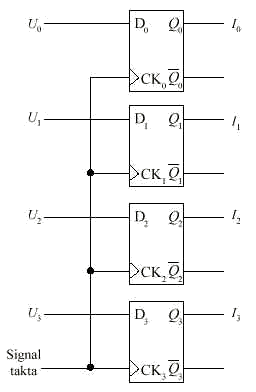

Slika 2.2-1 4-bitni registar
