1.10 Dekoderi, koderi i multipleksori
1.10.1 Dekoderi
U digitalnoj tehnici, n bitnim
binarnim kodom moguće je kodirati do 2n različitih simbola. Npr.,
trobitnim kodom moguće je kodirati 8, a osambitnim kodom 256 različitih elemenata.
Dekoder je kombinaciona mreža koja dekodira (pretvara) n bitni kodirani ulazni niz
binarnih znamenaka u m izlaznih bita, pri čemu je
.

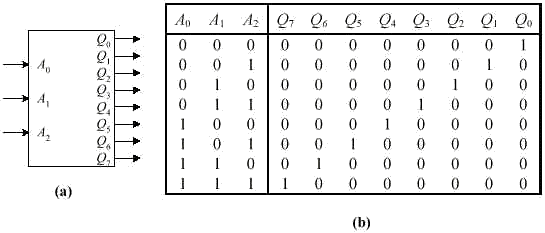

Slika 1.10-1 Dekoder 3-u-8: (a) funkcionalni blok dijagram, (b) tablica istinitosti

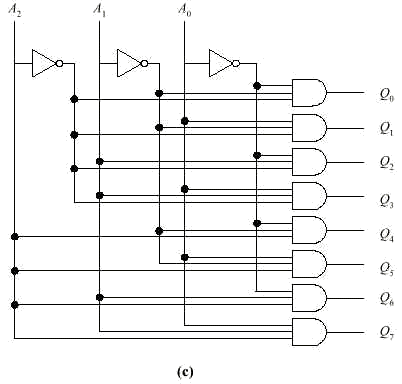

Slika 1.10-1 Dekoder 3-u-8: (c) logički dijagram
Blok dijagram dekodera koji pretvara trobitni binarni niz u osam izlaznih bita prikazuje slika 1.10-1(a). Funkcionalni opis dekodera 3-u-8 u obliku tablice istinitosti prikazuje slika 1.10-1(b). Za svaku ulaznu binarnu kombinaciju postoji samo jedan izlaz čija je vrijednost jednaka jedinici, tj. pojedina ulazna kombinacija odabire samo jedan od osam izlaza. Logički dijagram dekodera 2-u-8 prikazuje slika 1.10-1(c)
Dekoderi se izvode u obliku integriranih krugova srednjeg stupnja integracije kao dekoderi 2-u-4, 3-u-8 i 4-u-10. Npr., integrirani krug 74LS42 je dekoder 4-u-10, dok je integrirani krug 74LS138 dekoder 3-u-8.
